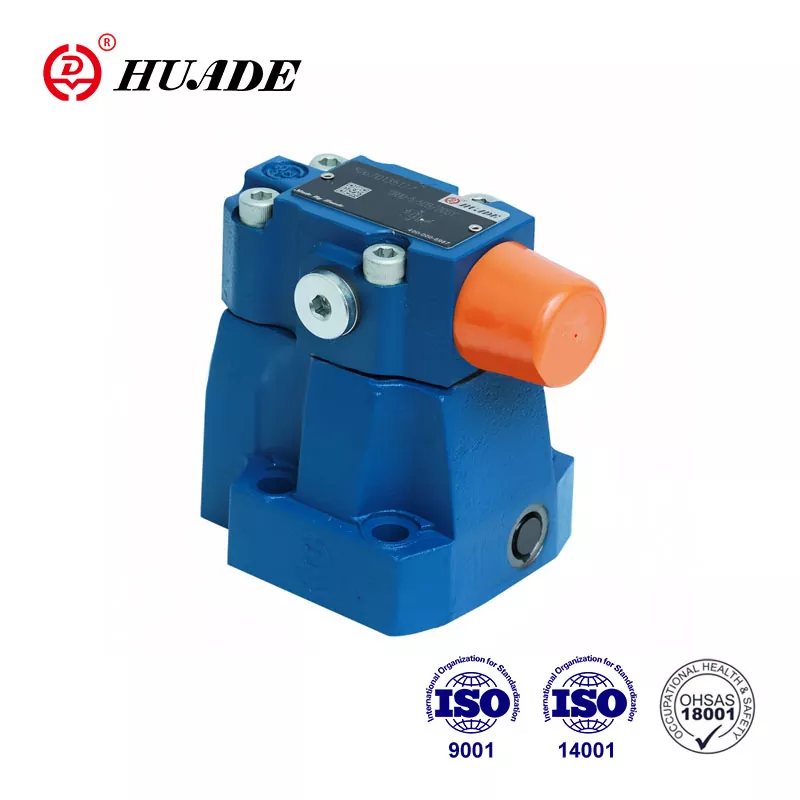

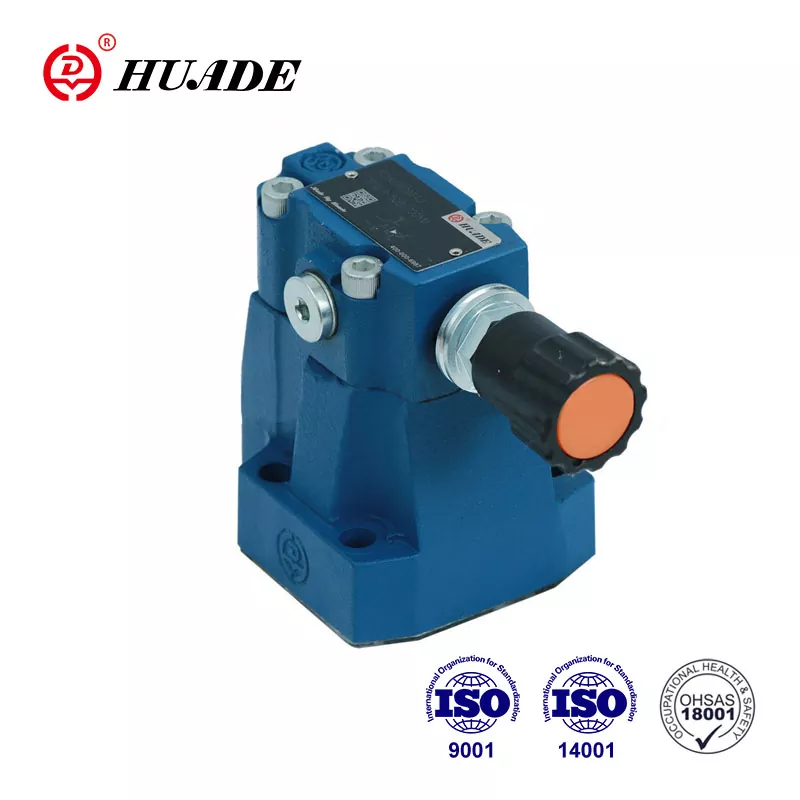

Trykkreduserende ventil DR 20

• Produktfunksjoner: Pilotoperert design, Rexroth Technology Integration, flere monteringsalternativer
• Spesifikasjoner: DR 20 -serien, innløpstrykk opp til 31,5 MPa, utløpstrykk opp til 31,5 MPa
• Bruksområder: Ingeniørmaskiner, vannkonservasjon, maskinverktøy, petroleum og petrokjemi

Send forespørsel

produktbeskrivelse

Type DR 20 Trykkreduserende ventil brukes til å kontrollere trykket. Ved å introdusere Rexroths avanserte teknologi og det mest avanserte produksjonsutstyret fra hele verden, er Huade® -trykkreduserende ventiler av god kvalitet og lav pris. Huade er et kjent kinesisk nasjonalt merke, og produktene er mye brukt på mange felt som ingeniørmaskiner, vannbevarende, maskinverktøy, petroleum og petrokjemikalier, etc.

Produktparameter for trykk reduserende ventil DR 20

Innløpstrykk, port B (MPA)	opp til 31,5
Utløpstrykk, port A (MPA)	opp til 5,0, 10,0, 20,0, 31,5
Baktrykk, Port Y (MPA)	opp til 31,5
Max.Flow (underplate montering) (l/min)	DR10		DR20
	150		300
Maks. flyt (gjengede tilkoblinger) (l/min)	DR10	DR15	DR20	DR25
	150	300	300	400
Væske	Mineralolje (for NBR -tetning) eller Fosfatester (for FPM -tetning)
Fluid Temperaturområde (℃)	-30 opp til +80
Viskositetsområde (mm ²/s)	10 opp til 800
Dearee av forurensning	Maksimal tillatt grad av forurensning av væsken til NAS 1638.Class 9
Karakteristiske kurver (målt ved V = 41mm2/s og t = 50 ℃)

Produktfunksjon og påføring av trykkreduserende ventil DR 20

Funksjoner:

▶ Montering av underplate

▶ For gjengede tilkoblinger

▶ For manifoldmontering

▶ 4 Justeringselementer:

. Roterende knott

. Hylse med sekskant og beskyttelseshette,

. Låsbar roterende knott med skala

. Roterende knott med skala

▶ 4 Trykkinnstillinger Valgfritt Kontrollventil (bare for ventil for montering av underplate)

Søknad:

Pilottrykk reduserende ventil DR 20 er å redusere trykket i systemet.

Seksjon og symbol på trykk reduserende ventil DR 20

Trykkventiler Type DR 20 er pilotstyrt trykkreduserende ventiler, som styres fra sekundærkretsen. De består i utgangspunktet av hovedventil (1) med hovedspoleinnsats (3) og pilotventil (2) med trykkjusteringselement.

I ro er ventilene åpne, væske kan fritt passere fra port B til port A via hovedspoleinnsatsen (3).

Trykk som er til stede i Port A virker på bunnsiden av hovedspolen. Samtidig virker det trykk på ballen (6) i pilotventilen (2) via åpningen (4) på den fjærbelastede siden av hovedstempelet (3) og via porten (5). Samme det virker på ballen (6) via åpningen (7), kontrolllinjen (8), sjekkventil (9) og åpning (10). I henhold til innstilling av våren (11) bygger trykket seg opp foran ballen (6), i port (5) og i vårkammeret (12), holder kontrollstempelet (13) i

åpen stilling. Væske kan fritt strømme fra port B til port a via hovedspoleinnsats (3), til trykket i port a overstiger verdien satt på våren (11) og åpner ballen (6). Kontrollen

Stempel (13) går over til lukkeposisjon.

Det ønskede reduserte trykket oppnås, når en balanse mellom trykket i port A og trykket satt på våren (11) er nådd. Pilotoljeavløp fra fjærkammeret (14) til tank finner sted eksternt via kontrolllinje (15).

Gratis returstrøm fra port A til B kan oppnås ved å installere en valgfri sjekkventil (16).

En trykkmålerforbindelse (17) gjør det mulig å overvåke redusert trykket i port A.

Struktur av subplate monteringstype DR 20 ... 50b

Symboler på dr ... 50b
