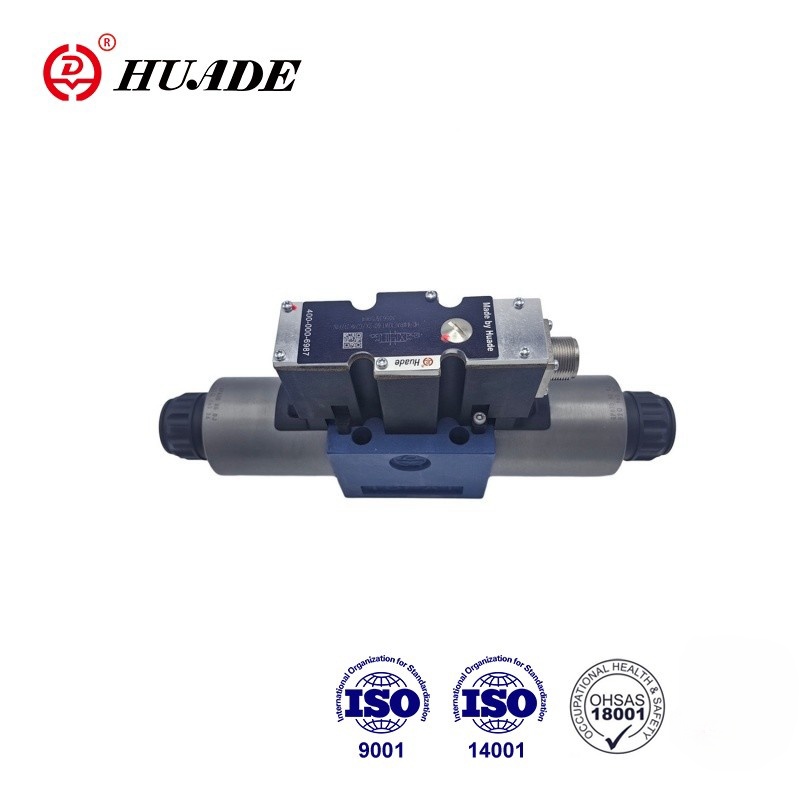

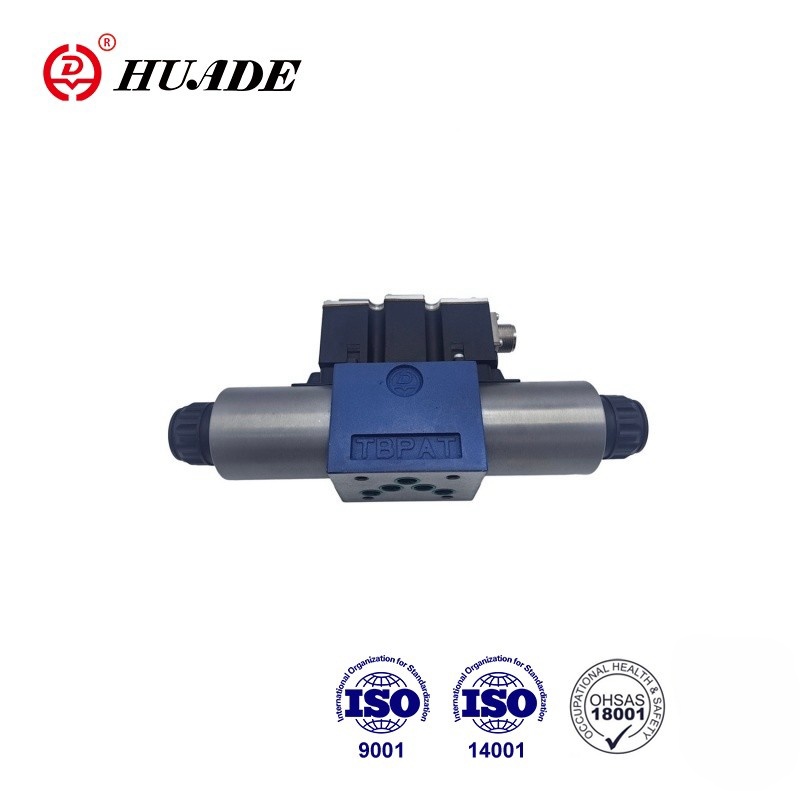

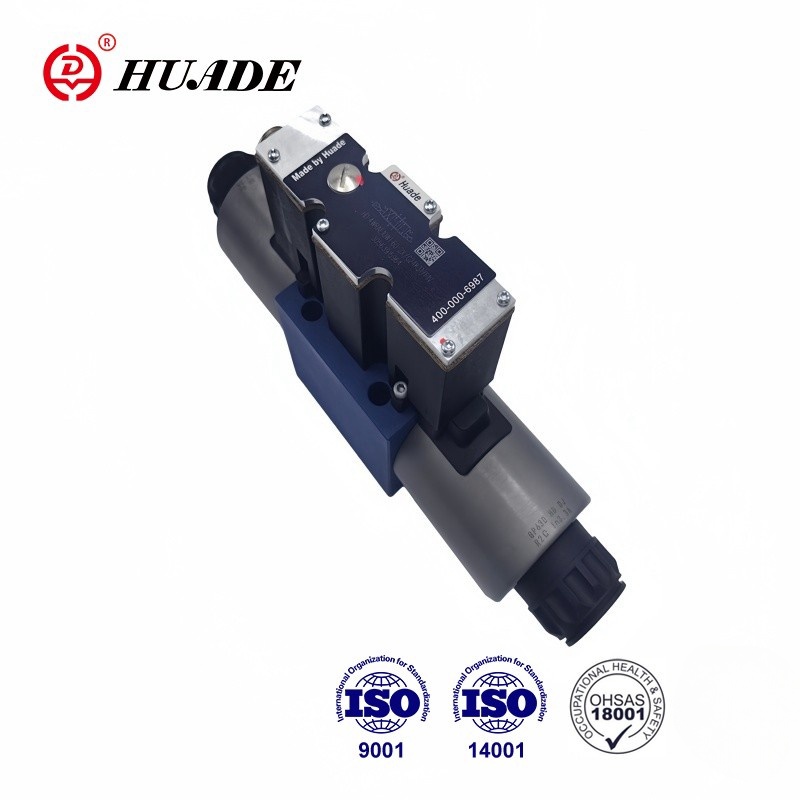

4WRAE-2X-serien er en proporsjonal retningsventil med en direktevirkende proporsjonal solenoid. Den brukes til å kontrollere strømningshastigheten og retningen på væskestrømmen. Produktkvaliteten er pålitelig og ytelsen er stabil. Huade® høykvalitets elektromagnetisk proporsjonal retningsventil serie 4WRAE-2X har pålitelig kvalitet og stabil ytelse. Den kan erstatte den samme serien som tilbys av Rexroth.
| Hydraulisk | |||
| Ventil type | HD-WRA | HD-WRAE | |
| Driftstrykk (MPa) | Port A,P,B | 31.5 | 31.5 |
| Porter T | 21 | 21 | |
| Nominell strømning qv nom ved △ P=1MPa | NS6 (l/min) | 7, 15 og 26 | |
| NS10(L/min) | 30 og 60 | ||
| Grad av forurensning (μm) | ≤20 | ||
| Hysterese (%) | ≤5 | ||
| Tilbakeføringsfeil (%) | ≤1 | ||
| Responsfølsomhet (%) | ≤0,5 | ||
| Trykkvæske | Mineralolje eller fosfatester | ||
| Viskositetsområde | 20~380 | ||
| Omgivelsestemperaturområde (℃) | -20 til +80 | -20 til +50 | |
| Vekt (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, solenoid | |||
| Ventil type | HD-WRA | HD-WRAE | |
| Spenningstype | DC | ||
| Spenningskontrollert (V) | ±10 | ||
| Maks.strøm per solenoid(A) | 2.5 | ||
| Magnetspolemotstand (Ω) | Kaldverdi ved 20 ℃ | 2 | |
| Maks. varm verdi | 3 | ||
| Plikt | 100 % | ||
| Spoletemperatur (℃) | opptil +150 | ||
| Ventilbeskyttelse til DIN40050 | IP65 | ||
| Elektrisk, kontrollelektronikk | |||
| styreelektronikk | HD-VT-VSPA2-1-1X/ | integrert i ventilen | |
| Forsyningsspenning | Nominell spenning VDC | 24 | |
| Nedre grenseverdi V | 21/22 | 19 | |
| Øvre grenseverdi V | 35 | ||
| Strømforbruk til forsterkeren | Jeg maks A | 1.8 | |
| Maks. kraftimpulsstrøm A | 3 | ||
Funksjoner:
▶ For montering av underplate
▶Direkteaktivert proporsjonalventil for styring av strømningsretning og -volum
▶ Fjærsentrert kontrollspole
▶ Integrert kontrollelektronikk, grensesnitt A1 eller F1 for type 4WRAE
▶ Aktivering ved hjelp av proporsjonale solenoider med midtgjenge og avtagbar spole
▶ Kontrollelektronikk for type 4WRA
Søknad:
4/2- og 4/3-veis proporsjonale retningsventiler 4WRAE-2X-serien er utformet som direkte betjente komponenter for montering av underplate. 4WRA 6 W30-2X proporsjonal retningsventil brukes til å kontrollere strømmen og retningen til hydraulikkvæsken.
4WRAE 10 W1-60-2X proporsjonalventiler består i hovedsak av: Hus (1) med monteringsflate Kontrollspole (2) med trykkfjærer (3), solenoider (4) med midtgjenge, valgfri integrert ventilelektronikk (5).
HD-4WRA(E)...2X/...
Med solenoidene (4) slått av, holdes kontrollspolen (2) i sentral posisjon av trykkfjærer (3).
Direkte aktivering av kontrollspolen (2) ved å aktivere en proporsjonal solenoid.F.eks. styring av solenoid "b" (4). Styrespolen (2) flyttes til venstre i forhold til det elektriske inngangssignalet. Tilkoblingsform P til A og B til T via åpningslignende tverrsnitt med progressive strømningskarakteristikk. Strømløsing av solenoiden (4). Kontrollspolen (2) returneres til sentral posisjon av trykkfjæren (3).
Struktur av proporsjonal retningsventil 4WRA -2X
HD-4WRA(E)...A-2X
I prinsippet tilsvarer funksjonen til denne ventilversjonen funksjonen til ventilen med 3 spoleposisjoner. Ventilene med 2 spoleposisjoner er imidlertid kun utstyrt med solenoid "a". I stedet for 2. proporsjonal solenoid monteres en plugg (5) for NS 6 eller for NS 10 et deksel(5).
Merknad for type 4WRA 6..-2X/...
Tømming av tankledningen skal unngås. Med passende installasjonsforhold skal det installeres en mottrykksventil (mottrykk ca. 0,2 MPa).
