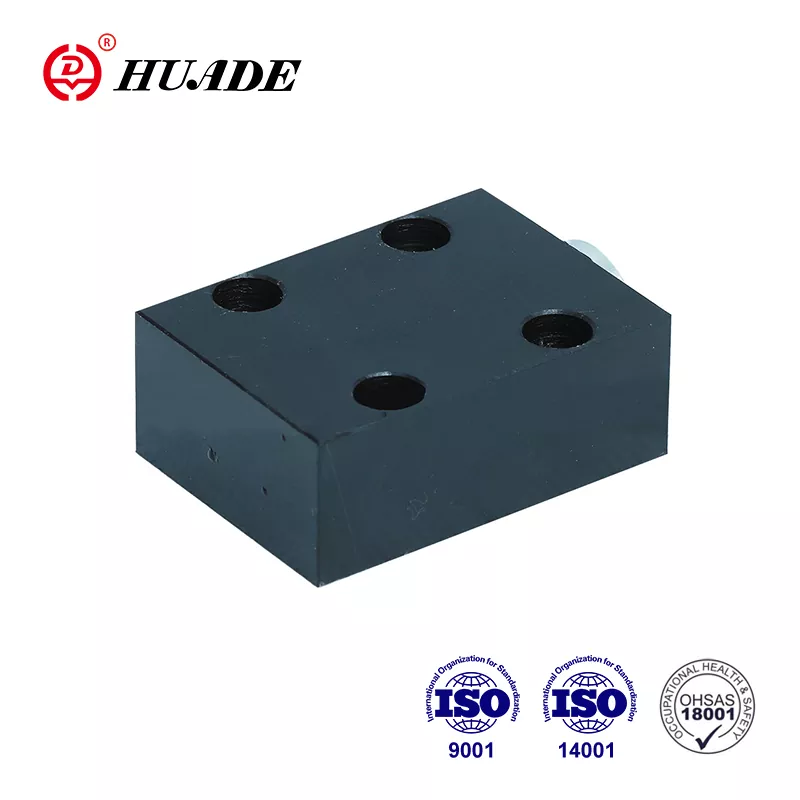

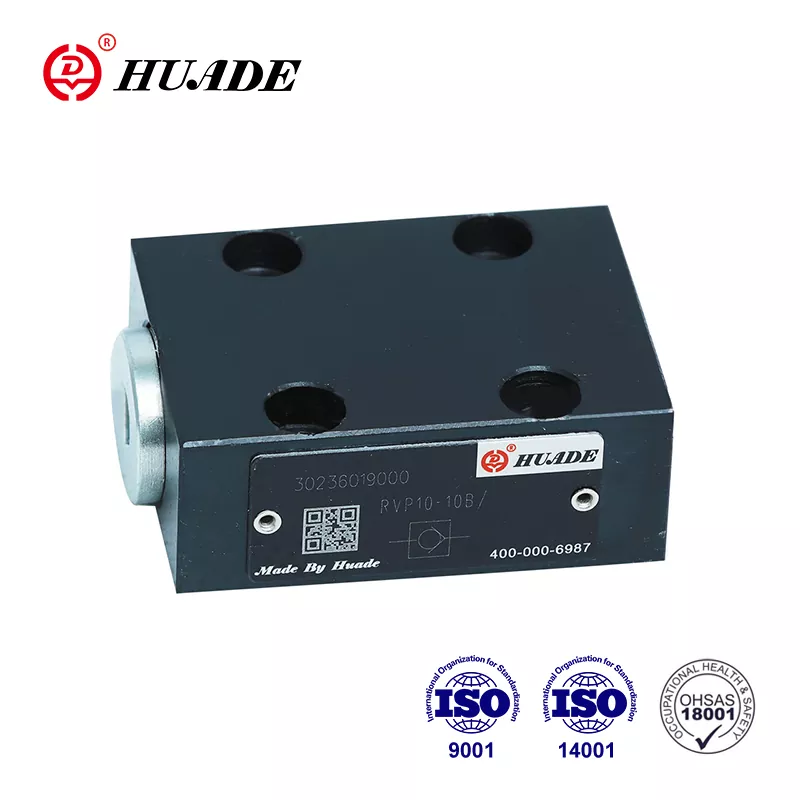

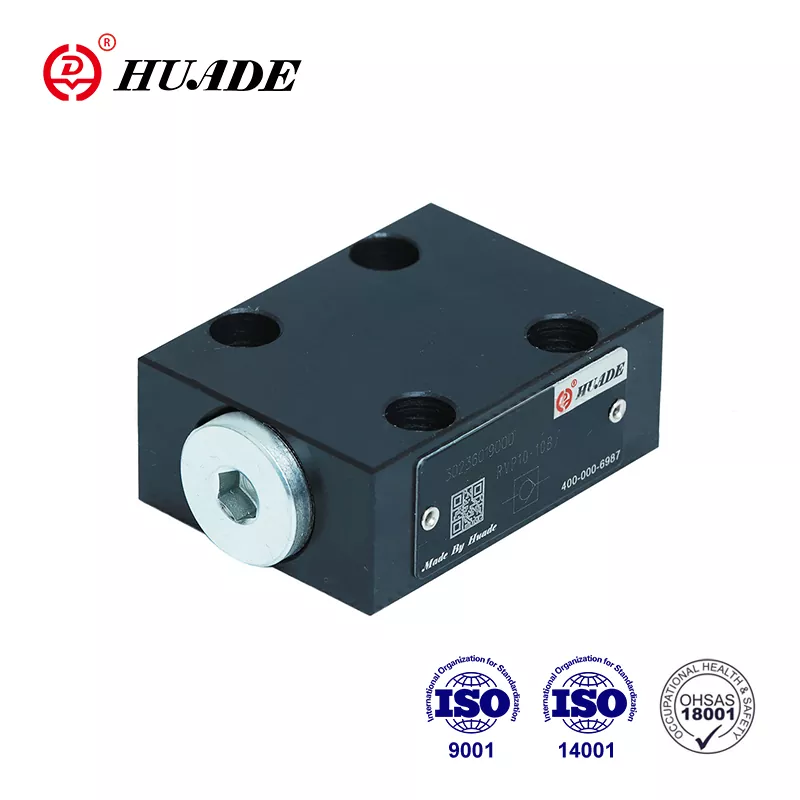

Tilbakeslagsventil RVP 25

Samarbeid med Rexroth i mer enn 7 år fra 1979, Huade® tilbakeslagsventil RVP 25 er kompatibel med Rexroth RVP 25 til en rimelig pris. Den er laget av slitesterkt stål. Alle Huade®-produkter gjennomgår strenge tester før de forlater fabrikken for å sikre høy kvalitet og har ett års garanti. Innenfor garantiperioden er det gratis å reparere. Huades vare oppfyller internasjonale standarder, nemlig ISO9001, ISO14001 og ISO45001. Huade® tilbakeslagsventiler er mye brukt i ingeniør- og anleggsmaskiner, metallurgi, maskinverktøy osv. Dette er et gammelt nasjonalt merke i Kina.

Produktparameter for tilbakeslagsventil RVP 25

Produktfunksjon og bruk av tilbakeslagsventilen RVP 25

Funksjoner:

▶ Tilkobling av underplate

▶ Lekkasjefri lukking i én retning

Søknad:

Tilbakeslagsventilen RVP 25 brukes hovedsakelig ved utløpet av pumpen som mottrykksventil og omløpsventil.

Produksjonsdetaljer for tilbakeslagsventilen RVP 25

Tilbakeslagsventilen type RVP 25 kan brukes i ulike industrimiljøer med høy trykk. Den har til oppgave å fortrinnsvis lukke en strømningslekkasje fri i én retning og tillate fri strømning i motsatt retning. Strukturdiagrammet er som følger. Den består i hovedsak av huset (1), trykkfjær (2), trykkfjær (3) og fjærsete (4). Slaget til tallerkenventilen (2), som styres på sin ytre diameter, er begrenset av en mekanisk stopp. Den innebygde trykkfjæren (3) støtter lukkebevegelsen. Videre holder trykkfjæren (3) tallerkenen (2) i lukket posisjon selv når det ikke er strøm gjennom ventilen.

Symbol

Strukturdiagram

①Hus  ②Poppet  ③Spring  ④Fjærsete

Varsel om tilbakeslagsventil RVP 25

1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen.

3. Produkter uten underplate når de forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i eksempelboken.

5. Ruhet på overflaten knyttet til ventilen kreves til 0,8.

6. Overflatefinish på parringsstykket kreves til 0,01/100 mm.
