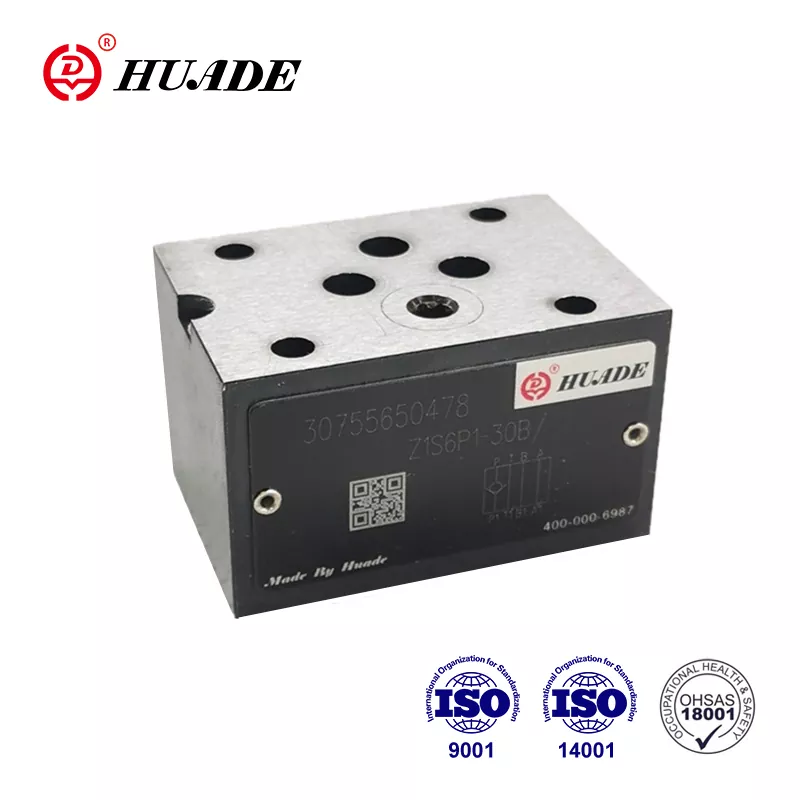

Tilbakeslagsventil Sandwich Plate Z1S

Som Kinas ledende produsent av hydraulisk transmisjon og kontrollteknologi, har Huade innlemmet banebrytende teknologi fra Rexroth. Huade® tilbakeslagsventil Z1S kan fullstendig erstatte Z1S-serien som tilbys av Rexroth. Det er kostnadseffektivt. Huade har bestått ISO9001, ISO14001 og ISO45001. Huade® patronventil Z1S har pålitelig ytelse. Det er et gammelt nasjonalt merke i Kina. Den er mer avansert i teknologi og mer holdbar enn de lignende produktene i denne linjen.

Produktparameter for tilbakeslagsventilsandwichplaten Z1S

Produktfunksjon og bruk av tilbakeslagsventilsandwichplaten Z1S

Funksjoner:

▶ Sandwichplateventil for bruk i vertikale stablingssammenstillinger

▶ 8 forskjellige skillefunksjoner

Søknad:

Denne tilbakeslagsventilsandwichplaten type Z1S brukes til vertikal stablingsinstallasjon.

4.Funksjoner,seksjon,symboler for tilbakeslagsventilsandwichplaten Z1S

Z1S-ventilen er en direkte betjent tilbakeslagsventil i sandwich-platedesign. Den brukes for lekkasjefri lukking i én retning og tillater fri flyt i motretning. Denne ventiltypen har en metallisk tetning mellom tallerken (3) og huset (1). Tilbakeslagsventiler av typen Z1S er spesielt egnet for applikasjoner med driftstrykk over 10,0 MPa og strømningshastigheter over 4 m/s.

Varsel om tilbakeslagsventil Sandwich Plate Z1S

1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen.

3. Produkter uten underplate når de forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i eksempelboken.

5. Ruhet på overflaten knyttet til ventilen kreves til 0,8.

6. Overflatefinish på parringsstykket kreves til 0,01/100 mm.
