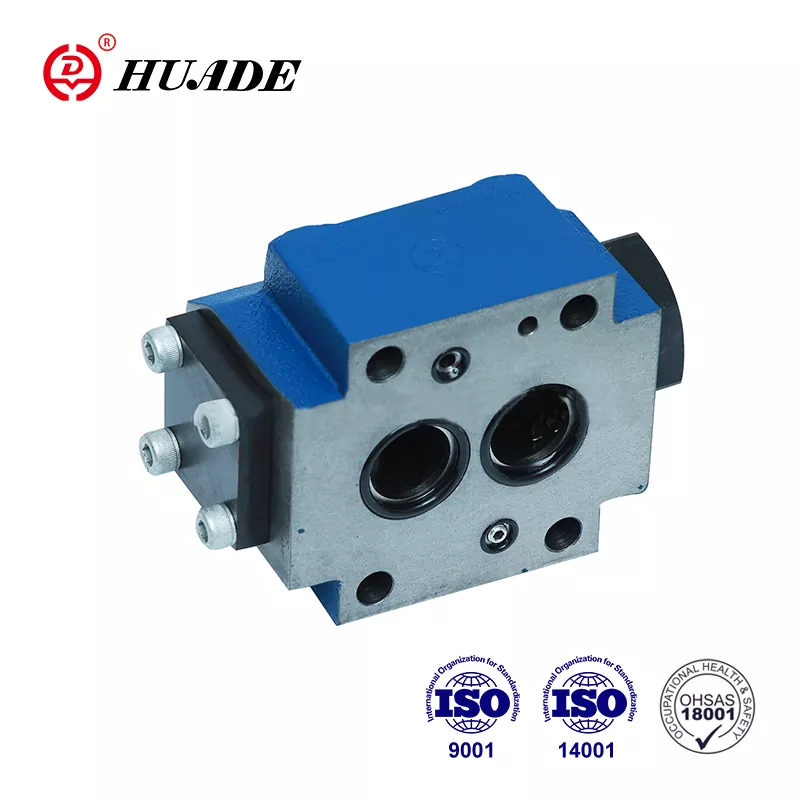

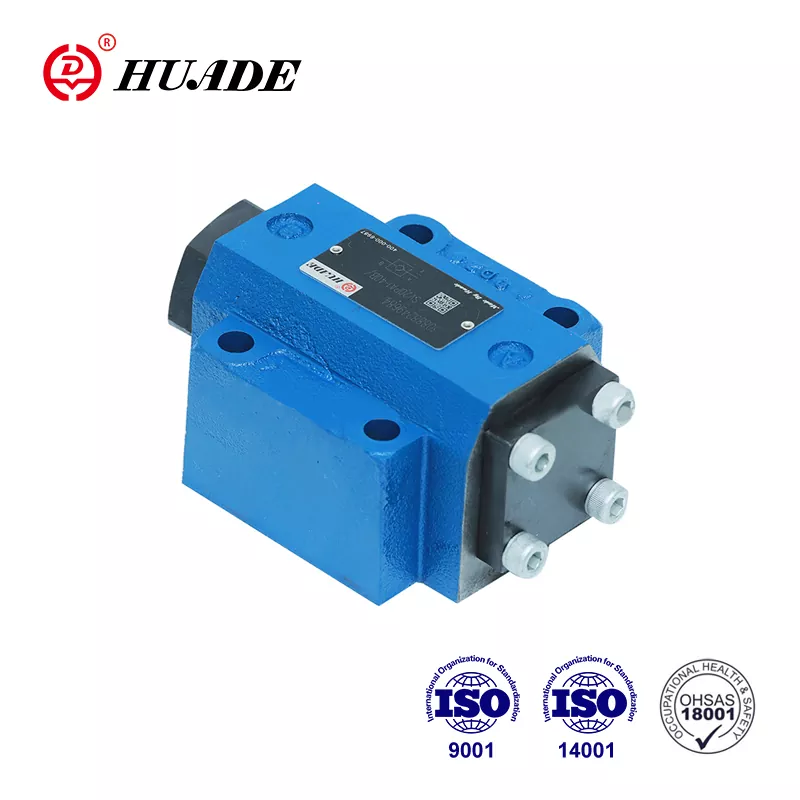

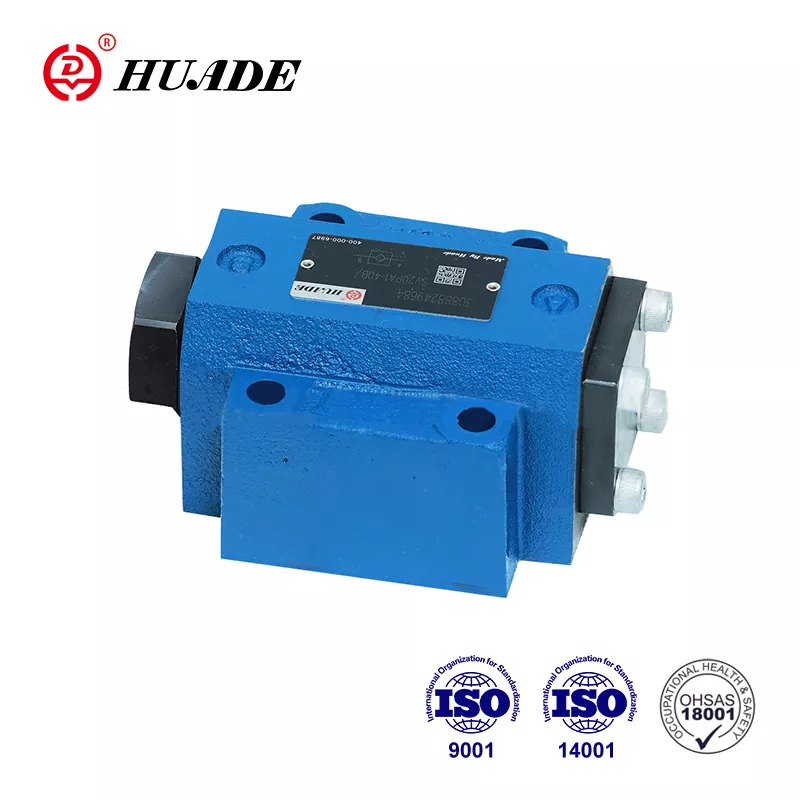

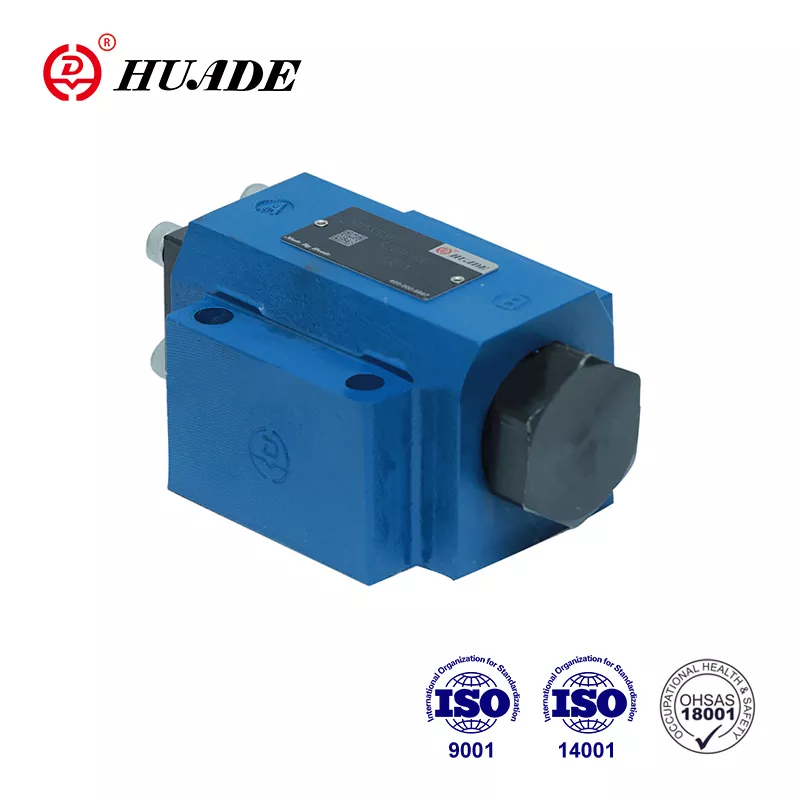

Pilotstyrt tilbakeslagsventil SV

Etter at Huade ble etablert, samarbeidet den med Rexroth to ganger. Huade® tilbakeslagsventil SV er rimelige erstatninger for Rexroths samme serie med produkter. Det er konkurransedyktig med kjente produkter med god kvalitet og lavere pris. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Det er et kjent nasjonalt merke i Kina. Innenfor garantiperioden er det gratis å reparere. Alle tilbakeslagsventiler gjennomgår strenge tester før de forlater fabrikken for å sikre overlegen og stabil ytelse. Huade® hydrauliske ventiler er mye brukt i militærindustrien og andre felt på grunn av den overlegne ytelsen.

Produktparameter for pilotstyrt tilbakeslagsventil SV

Produktfunksjon og bruk av den pilotstyrte tilbakeslagsventilen SV

Funksjoner:

▶ tilbakeslagsventil kontrollert av væske

▶ For underplatemontering, monteringsmønster i henhold til DIN 24 340

▶ Underplate eller skrueforbindelse

▶ Med eller uten lekkasjeport

▶ Med eller uten forhåndsåpning

▶ Type med forhåndsåpning, dempet dekompresjon

▶ 4 åpningstrykk

▶ Portering av mønster til Din 24 340 fom A, 1SO 4401 og CETOP-RP 121H

Søknad:

Pilotstyrte tilbakeslagsventiler SV brukes for isolering av driftskretser under trykk, som sikring mot senking av en last ved et linjebrudd eller mot krypende bevegelser av hydraulisk låste aktuatorer.

Funksjoner, seksjon, symboler for den pilotstyrte tilbakeslagsventilen SV

Tilbakeslagsventiler SV er hydraulisk pilotstyrte tilbakeslagsventiler i tallerkenutførelse som kan åpnes for å tillate lavt i begge retninger.

Disse ventilene består i utgangspunktet av hus (1), tallerkenventil (2), trykkfjær (3), kontrollspole (4) samt en forhåndsåpning, som kuleventil (5), valgfritt.

Ventilen muliggjør fri flyt fra A til B, i motretning holdes tallerkenen (2) på setet av systemtrykket, i tillegg til fjærkraften.

Gjennom trykkkoblingen ved styreport X flyttes styrestemplet (4) mot høyre. Dette skyver tallerkenen (2) fra setet. Nå kan ventilen også ha en strømning fra B til A.

For å sikre riktig åpning av ventilen via reguleringsstemplet (4) er det nødvendig med et visst minimum reguleringstrykk.

Type SV..A..(med forhåndsåpning, seksjon 1)

Denne ventilen har en ekstra forhåndsåpning. Gjennom trykkkobling på styreport X skyves styrestemplet (4) mot høyre.

Dette skyver først ballen (5) og deretter tallerkenen (2) fra setet. Nå kan ventilen også ha en strømning fra B til A. På grunn av forhåndsåpningen er det en dempet dekompresjon av væsken under trykk. Gjennom dette unngås mulige trykkstøt

Utsnitt av tilbakeslagsventil type SV. .PA

(uten lekkasjeport, med forhåndsåpning)
